“虧方電纜”真的不合格嗎？

“虧方電纜”是否合格？一直是行業內爭論不休的話題。電纜產品明明有出廠合格檢測報告，但為什么還是虧方呢？遇到不明就里的買家，很多賣家都有口難辯。那什么是“虧方電纜”？“虧方電纜”到底合不合格？日前，中國質量認證中心（CQC）對此作出了權威解釋。



CQC是什么組織？



中國質量認證中心（CQC）是經中央機構編制委員會批準，由國家質量監督檢驗檢疫總局設立，委托國家認監委管理的國家級認證機構。CQC是中國開展質量認證工作最早、最大和最權威的認證機構，幾十年來積累了豐富的國際質量認證工作經驗，各項業務均成果卓著，認證客戶數量居全國認證機構的首位、全球認證機構的前列。



關于電線電纜導體的截面

在電線電纜產品生產、設計使用到檢測檢驗全過程中，我們所關注的電線電纜導體截面有著多種的叫法和理解：標稱截面積、設計截面積和實際截面積，它們究竟是什么關系？



電線電纜導體的標稱截面積（Nominal cross-sectional area of conductor）: 所謂標稱值是指產品標準中指定的量值并經常用于表格之中，標稱值引申出的量值通常須在規定公差下通過測量進行檢驗。也就是說如果標準中沒有給定某標稱值的公差，那么此標稱值就無需考核和測量。在GB/T3956-2008《電纜的導體》中，對標稱截面積沒有給出公差，并定義為：“確定導體特定尺寸的數值，但并不受直接測量影響。（注：本標準中導體的每個特定尺寸應符合最大電阻值的要求）”?？梢姡瑢?dǎo)體的標稱截面積在產品標準中是用來表述電線電纜產品的規格，僅僅是此規格的代號或名稱，便于產品制造過程中的文件及生產管理，對于用戶和設計人員來講便于選擇和指導生產及電氣設計，但并不要求直接測量其實際截面，而是通過導體電阻值來進行衡量和考核。



電線電纜導體的設計截面積（Designcross-sectional area of conductor）：GB50411-2007《建筑節能工程施工質量驗收規范》第12.2.2條的內容如下：“低壓配電系統選擇的電纜、電線截面不得低于設計值，進場時應對其截面和每芯導體電阻值進行見證取樣送檢”，這里講的設計值指的就是設計截面積，在整機及電器附件產品標準的有關表格中，與額定電流值相對應的也通常是配線的標稱截面。所以說某一標稱截面下的導體電阻大小對應的截面也可稱電氣截面，即設計截面（設計值）。當我們考核電線電纜的設計截面或標稱截面時，均是考核它的電阻值，而不是測量它的實際截面值。



電線電纜導體的實際截面積（Actual cross-sectional area of conductor）：指的是導體的幾何截面積。對于電線電纜生產制造者來講，某標稱截面的導體截面究竟設計多大才能滿足標準要求，不是指實際截面要大于等于標稱截面，而是指此標稱截面下的設計截面（電氣截面）要滿足標準要求，即直流電阻是否滿足標準要求，將此作為設計導體實際截面大小的依據。如果選擇的導電性能較高的導體材料，那么實際截面可以小一些，反之導體實際截面應大一些。當今隨著導體材料生產工藝的改進和科學技術進步，無氧銅材的先進生產工藝已經得到普遍應用，銅導體材料電阻率足以保證用小于標稱直徑銅絲能滿足對應規格直流電阻的要求，所以目前電纜行業中較普遍出現直流電阻合格，但線芯實際直徑小于標稱直徑或?qū)嶋H截面小于標稱截面的現象，這是符合產品標準要求的，也是符合節能節材的科學發展觀。

電線電纜產品是基礎配套性產品，用于各行各業，大的行業又按照行業要求制定了行業標準或國家標準，在這些標準中對電線電纜產品又給了一些規定，特別是對導體的要求，從標準化法角度看，這是正確的，但對于同一個產品在不同的標準中相同考核項目出現矛盾、或不合理不科學時，我們應充分重視，特別是全國上下都在重視產品質量的大環境下，更應該注重產品的考核要求是否合理科學。例如：對于GB 50303-2002《建筑電氣工程施工質量驗收規范》標準第3.2.10條中第3款的要求是“按制造標準，現場抽樣檢測絕緣層厚度和圓形線芯的直徑;線芯直徑誤差不大于標稱直徑的l%;常用的BV型絕緣電線的絕緣層厚度不小于表12（略）的規定”。對于此條款，“線芯直徑誤差不大于標稱直徑的l%”此句表述要求與相關電線電纜產品標準中的要求相矛盾，無論在GB/T5023-2008還是GB/T 3956-2008標準中對于第1種或第2種導體都不考核成品線纜導體中的單絲直徑，僅僅考核直流電阻和單絲根數。對于電線電纜的導體考核要求，還是要按GB/T3956的基礎標準要求執行。



 電線電纜產品標準中對導體截面積的要求



目前電線電纜各大主流標準體系的產品標準均采取標稱截面積或規格代號來對應區分不同截面的導體。例如IEC標準（IEC60227、IEC60245、IEC60502等）、歐洲標準（EN50525等）和國家標準（GB/T5013、GB/T5023、GB/T12706等）采用標稱截面積（單位：平方毫米）作為不同截面導體規格的代號，美國標準（UL758、UL62 等）則采用AWG規格作為代號。其中，對于不同截面規格代號的考核均是通過導體電阻值來要求，而非實際測量導體截面積（注：UL 標準允許測量實際截面積，但采用導體電阻作為仲裁方法）。



在國家標準GB/T 5023-2008、GB/T 5013-2008和GB/T 12706-2008中，主要規定電纜導體符合GB/T3956的要求，主要考核有：1）軟導體的單線最大直徑和硬導體中單線最少根數符合GB/T3956的要求；2）導體在20℃時的電阻應符合GB/T3956的要求。



在GB/T3956中，導體共分四種：第1種（實心導體）、第2種（絞合導體）、第5種（軟導體）和第6種（比第5種更柔軟的導體）。其中，第1種和第2種導體用于固定敷設的電纜中（例如布電線、電力電纜等）。第5種和第6種導體用于軟電纜和軟線中（例如電源線、橡套電纜等），也可用于固定敷設。



在以上四種導體中，不同標稱截面積導體規格考核的20℃時最大導體電阻值是不一樣的，可見，各個標稱截面積導體規格與其最大導體電阻值存在一一對應的關系。其中，對于同一標稱截面積導體，由于各個導體種類、材料和結構的不同以及鍍金屬層的影響，其考核的最大導體電阻值亦略有差異。



因此，對于電線電纜產品標準，只要導體能達到所聲稱的標稱截面積對應的最大電阻值要求，導體單線直徑或根數滿足標準要求即可判定合格。在近期給線纜質量安全敲響警鐘的奧凱問題電纜事件中，抽樣單位和承檢單位也正是對問題電纜的20℃導體直流電阻項目進行了檢測，并對照導體標稱截面積對應的電阻值進行判定，給出了不合格的結論，反映了電纜導體的截面虧方問題，值得一提的是，在2008年中國合格評定國家認可委員會（CNAS）組織的“電動工具產品安全檢查（CNAS T0409）”能力驗證工作中，其中有個項目就是：手電鉆產品電源線截面積的測量。當時有11個檢驗機構采用數學幾何法測量電源線截面積，結果判定錯誤，導致能力驗證結果不滿意，而正確的測試方法應是通過導體電阻測試的方法。

電線電纜導體電阻測量方法



在電氣裝備用線中，導體電阻的測量方法主要是參考GB/T5023.2和GB/T5013.2。主要要求如下：

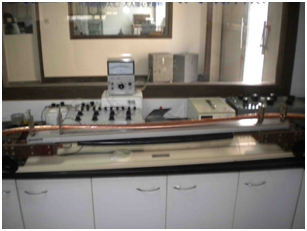

電纜導體檢查應在長度至少為1 m的電纜試樣上對每根導體進行測量，并測定每根電纜試樣的長度。

更詳細的可以參考GB/T 3048.4-2007《電線電纜電性能試驗方法 第4部分：導體直流電阻試驗》，其中規定了導體直流電阻試驗的試驗設備、試驗準備、試驗程序、試驗結果及計算和試驗記錄。





 結束語



傳統的用千分尺去測量的時代已經結束了，運用科學的方法進行檢測也是適用單位應該了解的事情；電線電纜作為上游配套產品廣泛地應用于國民經濟的眾多產業和領域，也因此接受著來自各方的產品規范要求和質量管控。在線纜制造、流通、交貨驗收以及安裝使用的各個環節中，大力推行和正確使用線纜產品標準，顯得尤為重要。特別是對線纜質量安全性能直接相關的標稱截面積，生產企業、用戶方和檢測機構等有關方對相關標準的正確理解與運用，將有助于進一步規范線纜產品質量，促進產業上下游健康發展。



感謝再CQC工作的此文作者謝志國 吳長順對行業的貢獻，也推動著電纜行業向前一步
